중력파란 무엇인가?

공개 데이터 접근하기 →
화면구분선을 드래그해서 크기 조절

세션 목록

전체 워크플로우에서의 위치

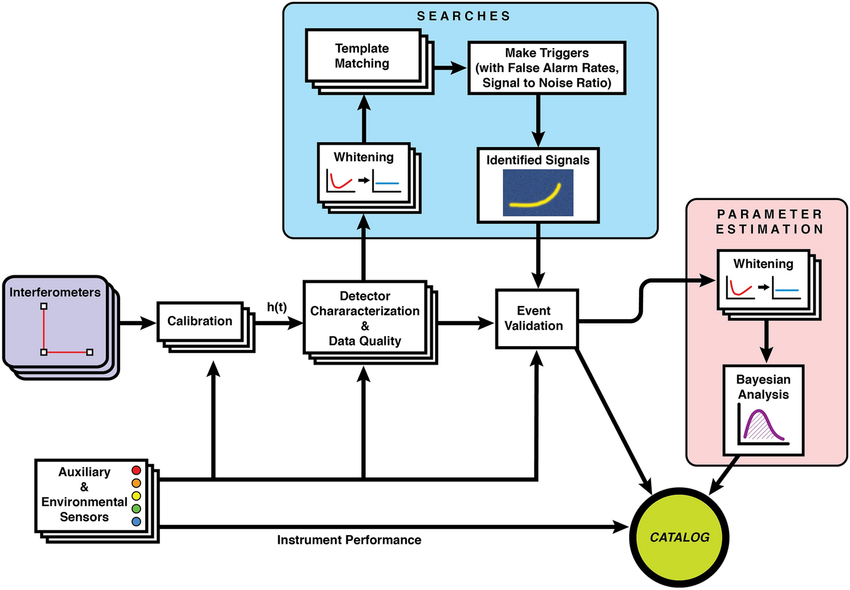

중력파 검출기 데이터의 전형적인 분석 워크플로우: 인터페로미터 → 보정(h(t)) → 검출기 특성화 & 데이터 품질 → 탐색(화이트닝·템플릿 매칭·트리거 생성) → 이벤트 검증 → 파라미터 추정(화이트닝·베이즈 분석) → 카탈로그

현재 위치: 검출기 (인터페로미터)

출처: GWOSC · Typical analysis workflow for GW detector data

학습 진행 상황

1
시공간의 물결

시공간의 물결

아인슈타인은 1915년 일반상대성이론을 통해 질량이 주변 시공간을 휘게 만든다는 것을 보였습니다. 그로부터 1년 뒤 그는 더 놀라운 예측을 했습니다. 무거운 물체가 가속운동을 하면 시공간이 물결처럼 출렁거린다는 것입니다.

중력파(Gravitational Waves)란 질량을 가진 물체의 비구면 가속운동으로 생성되어 빛의 속도 cc로 전파되는 시공간 자체의 진동입니다.

이 정의를 이해하려면 먼저 “왜 중력이 힘이 아니라 시공간의 기하학인가”라는 일반상대론의 출발점부터 짚어야 합니다. 중력파는 정의상 “시공간 자체의 진동”이므로, 애초에 시공간이 휘어질 수 있다는 것 — 그리고 그 휘어짐이 왜 힘이 아니라 기하학으로 다뤄지는지 — 를 알아야 이 진동이 정확히 무엇을 의미하는지 이해할 수 있습니다. 아래 아인슈타인 장방정식과 그로부터 중력파 진폭 hh를 유도하는 전 과정은 이 재해석 위에서만 성립하므로, 그 출발점을 먼저 살펴보겠습니다. 일반상대론은 1905년 아인슈타인의 특수상대성이론에서 출발하므로, 먼저 그 핵심부터 짚고 갑니다:

아인슈타인 장방정식

일반상대성이론의 핵심은 10개의 연립 편미분방정식으로 이루어진 아인슈타인 장방정식입니다. 각 텐서 항을 클릭하면 실제 행렬 표현을 확인할 수 있습니다:

각 텐서의 의미:

텐서이름역할
gμνg_{\mu\nu}매트릭 텐서시공간의 "자". 두 사건 사이의 간격 ds2=gμνdxμdxνds^2 = g_{\mu\nu}dx^\mu dx^\nu 를 결정. 평탄 시공간에서 ημν=diag(−c2, 1, 1, 1)\eta_{\mu\nu} = \text{diag}(-c^2,\,1,\,1,\,1)
RμνR_{\mu\nu}리치 곡률 텐서gμνg_{\mu\nu}의 2차 편미분 조합. 방향별 시공간 곡률
R=gμνRμνR = g^{\mu\nu}R_{\mu\nu}리치 스칼라곡률의 총합 (트레이스)
GμνG_{\mu\nu}아인슈타인 텐서순수한 기하학 — 시공간이 얼마나 굽었는가
TμνT_{\mu\nu}에너지-운동량 텐서물질·에너지의 밀도와 흐름 — 중력의 원천

핵심 메시지: "TμνT_{\mu\nu}가 gμνg_{\mu\nu}를 결정하고, gμνg_{\mu\nu}가 물질의 운동을 결정한다." 시공간과 물질은 서로를 계속 빚어냅니다.

텐서 변화에서 중력파 hh로 — 3단계

아인슈타인 방정식에서 출발해 중력파 진폭 hh가 어떻게 도출되는지 3단계로 살펴봅니다. 각 단계에서 핵심 결과를 먼저 제시하고, 토글을 열면 수학적 유도 과정을 자세히 볼 수 있습니다.

이 공식이 앞서 CBC 파트에서 본 변형률 공식의 정확한 도출입니다. 완벽히 대칭인 폭발이나 균일 자전하는 구형 별은 Q¨ij=0\ddot{Q}_{ij}=0이므로 중력파를 방출하지 않습니다.

얼마나 작을까?

GW150914 신호가 13억 광년(410 Mpc) 떨어진 곳에서 도달했을 때 변형률(strain)은:

h≈10−21h \approx 10^{-21}

4 km 팔이 ΔL=h×L=10−21×4,000 m=4×10−18 m\Delta L = h \times L = 10^{-21} \times 4{,}000\,\text{m} = 4 \times 10^{-18}\,\text{m} 만큼 변한 것입니다. 양성자 지름(~10−1510^{-15} m)의 1/1000 — 인류가 측정한 역대 가장 작은 거리 변화입니다.

중력파의 신호 유형 분류

중력파는 신호의 파형 특성에 따라 4가지 유형으로 분류됩니다. 아래는 각 유형의 특성과 주요 검출 수단을 정리한 것입니다.

어떤 천체가 만드는가?

중력파는 비구면 가속운동을 해야 발생하며, 검출 가능한 신호를 내려면 극도로 압축된 천체의 격렬한 운동이 필요합니다. 아래 그림은 전체 주파수 스펙트럼에 걸친 신호원과 검출기 배치를 보여주며, 검출기 종류별로 대상 신호원과 예상 변형률·주파수가 달라집니다.

신호원전형적 변형률 hh주파수 대역검출 수단현황
블랙홀 쌍성 합병 (BBH)10−2110^{-21}–10−2210^{-22}10–500 HzLIGO/Virgo/KAGRA✅ ~340개+ (GWTC-5.0)
중성자별 쌍성 합병 (BNS)10−2210^{-22}–10−2310^{-23}10–2,000 HzLIGO/Virgo/KAGRA✅ 2개 (GW170817, GW190425)
중성자별-블랙홀 (NSBH)10−2210^{-22}–10−2310^{-23}10–1,000 HzLIGO/Virgo/KAGRA✅ 수개 (GW200105 등)
코어 붕괴 초신성10−2110^{-21}–10−2310^{-23} (10 kpc)100–3,000 HzLIGO/Virgo/KAGRA❌ 미검출 (은하 내 이벤트 대기)
회전 중성자별 (연속 CW)<10−25< 10^{-25}20–2,000 Hz (협대역)LIGO/Virgo/KAGRA❌ 미검출 — O4 상한 설정
초대질량 BH 합병 (SMBH)10−1510^{-15}–10−1710^{-17}10−410^{-4}–10−210^{-2} HzLISA🔭 2025년 개발 착수, 2035년 발사 예정
극단 질량비 병합 (EMRI)10−1710^{-17}–10−2010^{-20}10−310^{-3}–10−110^{-1} HzLISA🔭 미래 목표
초거대질량 BH 쌍성hc∼10−15h_c \sim 10^{-15}10−910^{-9}–10−710^{-7} Hz펄서 타이밍 배열 (PTA)✅ NANOGrav 15yr — 2023년 배경 검출
원시 중력파 배경불확실 (ΩGW≲10−8\Omega_{\rm GW} \lesssim 10^{-8})전 대역CMB B-모드 / LISA / ET❌ 미검출
2
LIGO: 인류가 만든 가장 정밀한 측정 장치

LIGO 검출기 원리

LIGO(Laser Interferometer Gravitational-Wave Observatory)는 어드밴스드 마이켈슨 간섭계 원리로 작동합니다. 팔 길이 L=4 kmL = 4\,\text{km}로, 1887년 마이켈슨-몰리 실험 장치보다 약 360배 큰 규모입니다. 운영 주파수 대역은 10 Hz – 10 kHz로, 쌍성 합병 중력파를 포착하기에 최적입니다.

기본 측정 원리

중력파가 검출기를 통과하면 두 팔의 길이가 서로 반대 방향으로 변합니다. 이 변화를 레이저 간섭으로 측정합니다:

ΔL(t)=h(t)⋅L,h(t)=Lx(t)−Ly(t)L\Delta L(t) = h(t) \cdot L, \qquad h(t) = \frac{L_x(t) - L_y(t)}{L}

h(t)h(t)는 변형률(strain), Lx−LyL_x - L_y는 두 팔의 길이 차이입니다. hh는 무차원이며 GW150914의 경우 hpeak≈10−21h_{\rm peak} \approx 10^{-21} — 4 km 팔이 4×10−18 m4 \times 10^{-18}\,\text{m}(양성자 지름의 1/1000) 변한 것입니다.

암조건(Dark Fringe) 운용: 중력파가 없을 때 두 팔에서 돌아온 빛이 상쇄간섭이 되도록 설정합니다. 실제로는 완전한 암조건이 아니라 그에 가까운 지점에서 운용되며, DC 판독을 위해 소량의 빛이 의도적으로 광검출기에 도달하도록 합니다. 중력파가 지나가면 경로 차이가 생겨 이 밝기가 미세하게 더 변화하고, 그 변화를 검출합니다.

LIGO/Virgo/KAGRA 네트워크

단일 검출기만으로는 중력파의 방향을 결정할 수 없습니다. 전 세계 네트워크가 협력합니다:

검출기위치팔 길이운영 기관
H1핸퍼드, 미국4 kmLIGO (Caltech/MIT)
L1리빙스턴, 미국4 kmLIGO (Caltech/MIT)
V1 (Virgo)카스키나, 이탈리아3 kmEGO
K1 (KAGRA)기후, 일본 (지하 200 m)3 kmNAOJ
LIGO·Virgo·KAGRA·GEO600 등 전 세계 중력파 관측소 위치 지도. 노란 점: 가동 중인 관측소(LIGO 핸퍼드·리빙스턴, GEO600, Virgo, KAGRA). 주황 점: 건설 예정인 LIGO-India. 출처: LIGO Caltech.

LIGO·Virgo·KAGRA·GEO600 등 전 세계 중력파 관측소 위치 지도. 노란 점: 가동 중인 관측소(LIGO 핸퍼드·리빙스턴, GEO600, Virgo, KAGRA). 주황 점: 건설 예정인 LIGO-India. 출처: LIGO Caltech.

두 개 이상의 검출기가 신호를 동시에 잡아야 중력파로 확정됩니다 — 단일 검출기의 잡음과 구별하기 위해서입니다.

H1–L1 두 사이트는 3,002 km 떨어져 있어, 빛(그리고 중력파)이 그 거리를 이동하는 데 최대 약 10 ms가 걸립니다 — 즉 두 검출기의 신호 도착 시간 차이는 최대 Δt≈10 ms\Delta t \approx 10\,\text{ms}를 넘을 수 없습니다 (출처: LIGO Caltech — "LIGO's Dual Detectors"). 3개 이상의 검출기가 있으면 이 도착 시간 차이들로부터 하늘 위치를 삼각측량할 수 있습니다 (전형적 위치 정밀도 수십–수백 deg²).

3
GW150914 — 인류 최초의 중력파 포착

GW150914: 역사적인 신호

2015년 9월 14일 오전 9시 50분 45초 (UTC), LIGO 두 검출기가 거의 동시에 특이한 신호를 포착했습니다.

분석 결과

파라미터값
블랙홀 1 질량35.6 ± 4.8 M☉
블랙홀 2 질량30.6 ± 4.4 M☉
최종 블랙홀 질량63.1 M☉
방출 에너지~3 M☉ × c²
거리410 Mpc (~13억 광년)
신호 지속시간~0.2초

신호의 3단계

BBH 합병 중력파 신호는 물리적으로 뚜렷한 3단계로 나뉩니다.

아래 공식 LIGO 데이터에서 신호를 직접 확인하세요.

4
개념 확인 퀴즈

이해도 확인

지금까지 배운 내용을 점검해봅시다.
