3세대 미래 검출기

지상 기반 미래 검출기: ET · CE

지금까지 이 강좌에서 다룬 LIGO·Virgo·KAGRA는 2세대(2G) 검출기입니다. 3세대(3G) 검출기는 이런 한계를 원점에서 다시 설계해 감도를 훨씬 더 끌어올리려 합니다.

먼저 큰 그림을 봅시다. 중력파는 파장에 따라 전혀 다른 방식의 검출기가 필요합니다 — 아래는 검출기 종류별로 어떤 주파수 대역, 어떤 천체 현상을 보는지 한 장에 정리한 인터랙티브 그림입니다. 각 감도 곡선(EPTA·IPTA·SKA·eLISA·LISA·ALIA·DECIGO·BBO·GEO600·aLIGO·AdV·KAGRA·ET) 위에 마우스를 올려보면 그 곡선만 강조되면서, 어떤 검출기인지·어느 세대인지·핵심 특징이 무엇인지 설명하는 툴팁이 뜹니다. 하나씩 직접 짚어보며 각 검출기가 주파수 축의 어느 구간을 맡고 있는지 확인해보세요:

세로축은 특성 변형률(characteristic strain), 가로축은 주파수(Hz, 로그눈금)입니다. 왼쪽 주황 영역(약 10⁻¹⁰–10⁻⁶ Hz)은 펄서 타이밍 어레이(EPTA, IPTA)가 은하수 전체 크기(pc-scale)를 이용해 보는 스토캐스틱 배경·10⁹ 태양질량급 초거대 블랙홀 쌍성. 가운데 초록·파랑 영역(약 10⁻⁴–1 Hz)은 (e)LISA 등 우주 검출기(Gm-scale)가 보는 극단질량비 인스파이럴·10⁶ 태양질량급 쌍성·은하 내 쌍성. 오른쪽 분홍·회색 영역(약 1–10⁴ Hz)은 LIGO/aLIGO(km-scale, 지상 건설)가 보는 밀집쌍성 인스파이럴·초신성입니다.

세 가지 서로 다른 “건설 방식”이 존재하는 셈입니다 — km 규모는 지상에 건설(2G/3G 지상 검출기), Gm(100만 km) 규모는 우주에 건설(LISA류), pc(광년) 규모는 이미 은하수에 흩어져 있는 펄서들을 “재료”로 삼아 관측망을 구성합니다(펄서 타이밍 어레이). 아래에서는 이 중 km 규모의 3세대 지상 검출기를 자세히 살펴봅니다.

Einstein Telescope (ET)

EGO(European Gravitational Observatory)가 주도하는 유럽의 3세대 검출기 설계 연구입니다. 2세대 대비 넓은 대역에서 감도를 한 자릿수 이상 높이는 것이 목표입니다. ET 협력체(ET Collaboration)는 2022년 제12회 Einstein Telescope 심포지엄에서 정식 출범했으며, 31개국 264개 기관 소속 1,800명 이상이 참여하는 대규모 국제 공동연구로 성장했습니다 (Abac et al. 2025, §Introduction ↗).

이를 위해 기존과는 다른 설계를 여럿 채택하는데, 부지와 형상은 아직 최종 확정 전이고 두 안이 공식적으로 함께 검토되고 있습니다 — ET의 “준비 단계(preparatory phase)”가 끝나는 시점에 최종 선택됩니다:

• 위치(부지 후보, 둘 다 지하): 지표면의 지진·인간 활동에 의한 진동(seismic noise)을 원천적으로 줄이기 위해 지하(underground)에 건설 — 이탈리아 사르디니아섬의 옛 광산 지대 Sos Enattos와, 네덜란드·벨기에·독일 세 나라가 만나는 뮤즈–라인(Meuse–Rhine) 지역 지하가 유력 후보지로 지질 조사 중입니다.

부지와 함께 형상도 아직 최종 확정 전이며, 아래 두 안이 공식적으로 함께 검토되고 있습니다 — 자세한 비교는 토글을 열어 확인해 보세요:

• 특징: 두 형상 모두 팔(대)마다 저주파용(고감도·저출력)과 고주파용(고출력) 간섭계를 함께 배치하는 자일로폰(xylophone) 구성을 채택합니다(정삼각형 안에서는 3팔 × 2대 = 총 6개 간섭계). 이 중 저주파용 간섭계는 거울을 크라이오제닉(cryogenic)으로 ~10–20K까지 냉각해 열 잡음을 억제합니다(“HFLF-cryo”로 표기).
• 목표 운영: 2030년대 착공, 2035년 이후 관측 시작 목표

아래는 ET 협력체가 실제 과학 예측에 사용하는 공식 감도 곡선입니다. 왼쪽은 저주파 크라이오제닉 간섭계까지 포함한 자일로폰 전체 구성(HFLF-cryo), 오른쪽은 고주파 간섭계만 가동하는 경우(HF only)이며, 각각 팔 길이 10·15·20 km 옵션을 기준 설계 ET-D와 비교합니다 — 저주파 간섭계를 더하면(왼쪽) 10 Hz 부근 감도가 큰 폭으로 향상되는 것을 볼 수 있습니다:

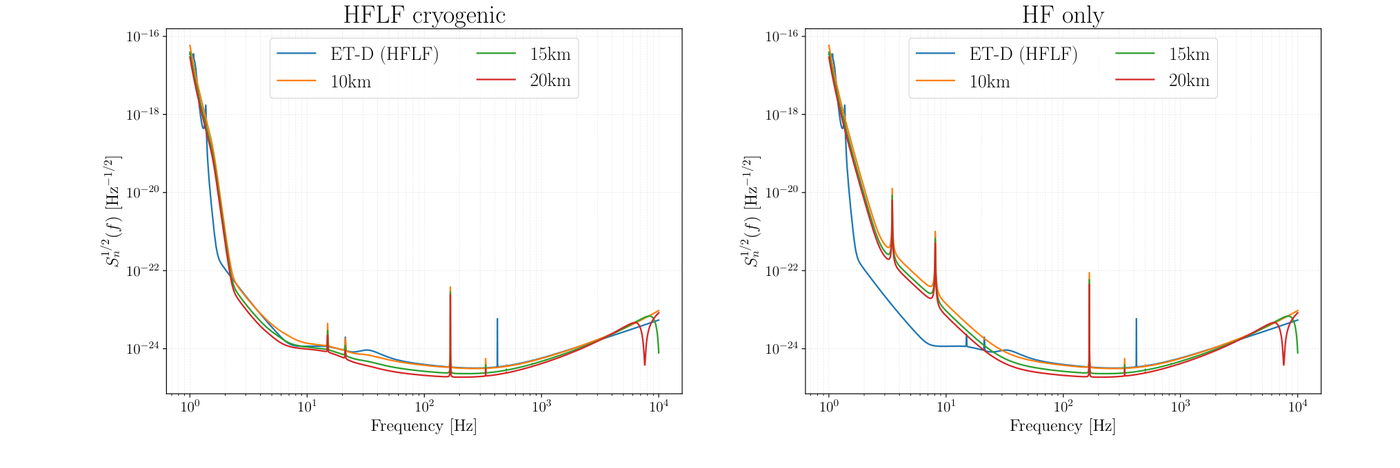

ET 공식 감도 곡선 비교(2025년 ET 과학 보고서 Fig. 9.5). 왼쪽 “HFLF cryogenic”: 저주파 크라이오제닉 간섭계까지 포함한 전체 자일로폰 구성. 오른쪽 “HF only”: 고주파 간섭계만 가동. 파랑(ET-D)은 기준 설계, 주황·초록·빨강은 각각 팔 길이 10·15·20 km 대안. 세로축 진폭 스펙트럼 밀도가 낮을수록(그래프 아래쪽일수록) 더 민감한 검출기이며, 저주파 간섭계가 있는 왼쪽 그래프가 10 Hz 부근에서 최대 2자릿수 더 민감하다.

출처: Abac et al. (2025), “The Science of the Einstein Telescope,” Fig. 9.5 ↗

Cosmic Explorer (CE)

미국에서 NSF의 지원을 받아 추진 중인 3세대 검출기로, 기존 LIGO의 지상·L자형 마이컬슨 배치를 그대로 계승하되 팔 길이를 극단적으로 늘리는 “진화형” 접근입니다. Cosmic Explorer 컨소시엄은 LIGO·Virgo·KAGRA·OzGrav 등 다른 협력체와 중복 가입도 허용하는 개방형 국제 커뮤니티이며, 특히 부지 선정 과정에서 현지·원주민 공동체와의 파트너십(IPP-RS)을 프로젝트의 핵심 요소로 삼는 점이 특징입니다 (Key et al. 2026, JPCS 3177, 012098 ↗).

• 위치: 미국 신규 부지 (부지 선정 진행 중)
• 특징: 1–2개의 지상 L자형 시설로 구성되며, 팔 길이는 최대 40 km(현재 LIGO 4 km의 최대 10배) — 예상 감도는 현재 2G 검출기의 약 10배. LIGO와 같은 지상·L자 마이컬슨 설계를 그대로 쓰되 규모만 키운 것이어서, 검증된 기술을 바탕으로 설계 위험을 낮춘 것이 강점입니다.
• 목표 운영: 2030년대 관측 시작 목표 — ET·LIGO-India와 함께 미래 국제 중력파 관측망을 이뤄 초기 우주까지의 BBH 탐지와 다중신호(multi-messenger astronomy, MMA) 관측을 지원합니다.

두 프로젝트는 경쟁 관계가 아니라 상호 보완적입니다 — 지하·삼각형(또는 2L)·자일로폰의 ET와 지상·L자·초장팔의 CE가 함께 관측하면 하늘 위치 측정(삼각측량) 정밀도가 크게 향상됩니다(2G 두 검출기만으로는 하늘 위치 오차가 수백~수천 제곱도에 달하지만, 3G 여러 대가 함께 관측하면 이를 크게 줄일 수 있습니다).

3G의 과학 목표

목표	현재(2G, LIGO/Virgo/KAGRA)	미래(3G, ET/CE)
가시거리(BBH)	z ~ 1	z ~ 100 (초기 우주까지)
연간 BBH·BNS 탐지	연 수십~수백 건	각각 연 O(10⁵)건 규모
관측 가능 블랙홀 질량대	항성질량(~수십 M☉) 위주	항성질량 + 중간질량 블랙홀(IMBH, ~10⁴ M☉)까지
다중신호(멀티메신저) 관측	극히 드묾(GW170817 등 소수)	연 수백 건 기대
팔 길이	3–4 km	ET 10–20 km · CE 20–40 km
거울 온도	상온(~300K)	극저온(~10–20K, ET 저주파단)
중성자별 EOS	간접적 제약	조석 변형률 직접 정밀 측정
우주론(H₀)	~10% 불확도	~1% 수준 목표
스토캐스틱 배경	미검출	검출 기대

표의 3G 탐지 건수·IMBH 관측·다중신호 관측 수치 출처: Abac et al. (2025), §General Introduction ↗

LIGO-India

ET·CE가 완전히 새로운 설계라면, 같은 지상 네트워크에 곧 합류할 다섯 번째 관측소인 LIGO-India는 정반대 접근입니다 — 새 기술이 아니라 기존 어드밴스드 LIGO 설계를 지리적으로 멀리 떨어진 곳에 그대로 옮겨 짓는 것만으로 관측망 전체의 하늘 위치 정밀도를 끌어올립니다. 아래 토글에서 LIGO-India가 정확히 무엇이고, 왜 이런 방식이 효과적인지 확인해보세요:

우주 기반 미래 검출기: LISA를 중심으로

LISA

LISA(Laser Interferometer Space Antenna)는 ESA(유럽우주국) 주도로 추진되는 우주 기반 중력파 검출기로, 이름 그대로 “레이저 간섭계 우주 안테나”입니다. 지상 검출기와 원리는 같지만(레이저로 거리 변화를 재는 마이컬슨 간섭계), 팔을 우주 공간에 펼쳐 지상에서는 불가능한 규모를 구현합니다.

위치

세 위성이 태양을 공전하는 정삼각형을 이루고, 위성 사이를 레이저로 정밀 측정합니다. 아래는 원래(2011년 기준) 제안된 궤도 배치입니다 — 지구를 20° 뒤따르며 황도면에 60° 기울어진 궤도를 돕니다:

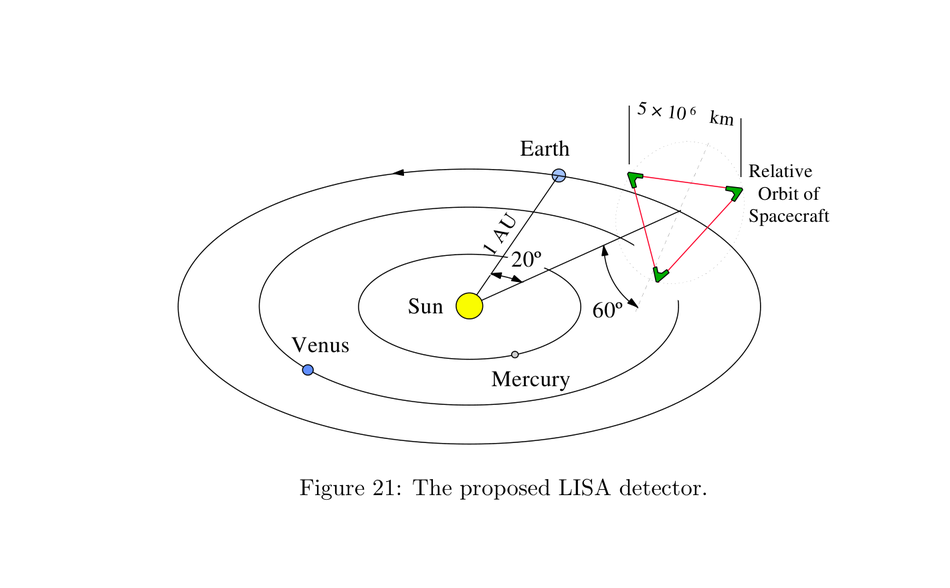

LISA 궤도 배치도. 태양(노랑)을 중심으로 수성·금성·지구가 공전하며, LISA 세 위성(초록 삼각형)은 지구보다 20° 뒤처진 1AU 궤도를 황도면에 대해 60° 기울어진 채 공전한다. 오른쪽 위 삼각형은 위성 사이의 상대 궤도(relative orbit)를 확대한 것으로, 변의 길이가 표시되어 있다.

출처: Pitkin, Reid, Rowan & Hough (2011), Living Reviews in Relativity, Fig. 21 ↗

팔 길이가 왜 여러 숫자로 나오나요? 위 그림은 2011년 당시(NASA–ESA 공동 미션) 제안이라 팔 길이가 500만 km로 표시되어 있습니다. 이후 2017년 미국 예산 문제로 ESA 단독 미션으로 재설계되면서 팔 길이가 250만 km(LIGO 팔 길이의 약 62만 5,000배)로 줄었고, 이 축소된 설계가 현재의 LISA입니다 — 배치의 기본 원리(정삼각형, 태양 공전 궤도)는 동일합니다.

특징

세 위성 각각은 항력 없는(drag-free) 우주선으로, 내부의 금–백금 합금 시험질량(test mass) 사이의 거리 변화를 레이저로 잰다는 점은 지상 검출기와 원리가 같습니다. 다만 팔이 너무 길어 레이저가 그대로 반사되어 돌아올 만큼 세지 않으므로, 각 위성은 신호를 받아 위상을 그대로 베껴 다시 쏘아 보내는 능동 중계기(transponder) 역할을 합니다.

LISA는 밀리Hz 주파수 대역(약 0.1 mHz ~ 0.1 Hz)을 커버합니다 — 지상 검출기보다 훨씬 낮은 대역인데, 팔 길이가 250만 km나 되기 때문에 오히려 낮은 주파수(느리게 변하는 신호)에서 더 민감합니다:

지상(LIGO/ET):  10 Hz ~ 수 kHz
우주(LISA):     0.1 mHz ~ 0.1 Hz

아래는 LISA의 공식 설계 감도 곡선(초록 “Observatory Characteristic Strain”)에 예상되는 여러 신호원을 함께 겹쳐 그린 그림입니다. 검은 점선(“Total”)은 검출기 자체 잡음에 은하 안의 무수한 백색왜성 쌍성이 만드는 배경 잡음까지 더한 실질 감도로, 0.1–3 mHz 구간에서 초록 곡선보다 위로 부풀어 오른 것을 볼 수 있습니다 — 이 구간에서는 은하 전경 잡음이 검출기 자체 잡음보다 더 크게 감도를 제한한다는 뜻입니다. 색색의 대각선들은 아래 표에서 설명할 신호원들이 병합까지 남은 시간(month·day·hour 표시)에 따라 주파수가 어떻게 올라가는지 보여줍니다:

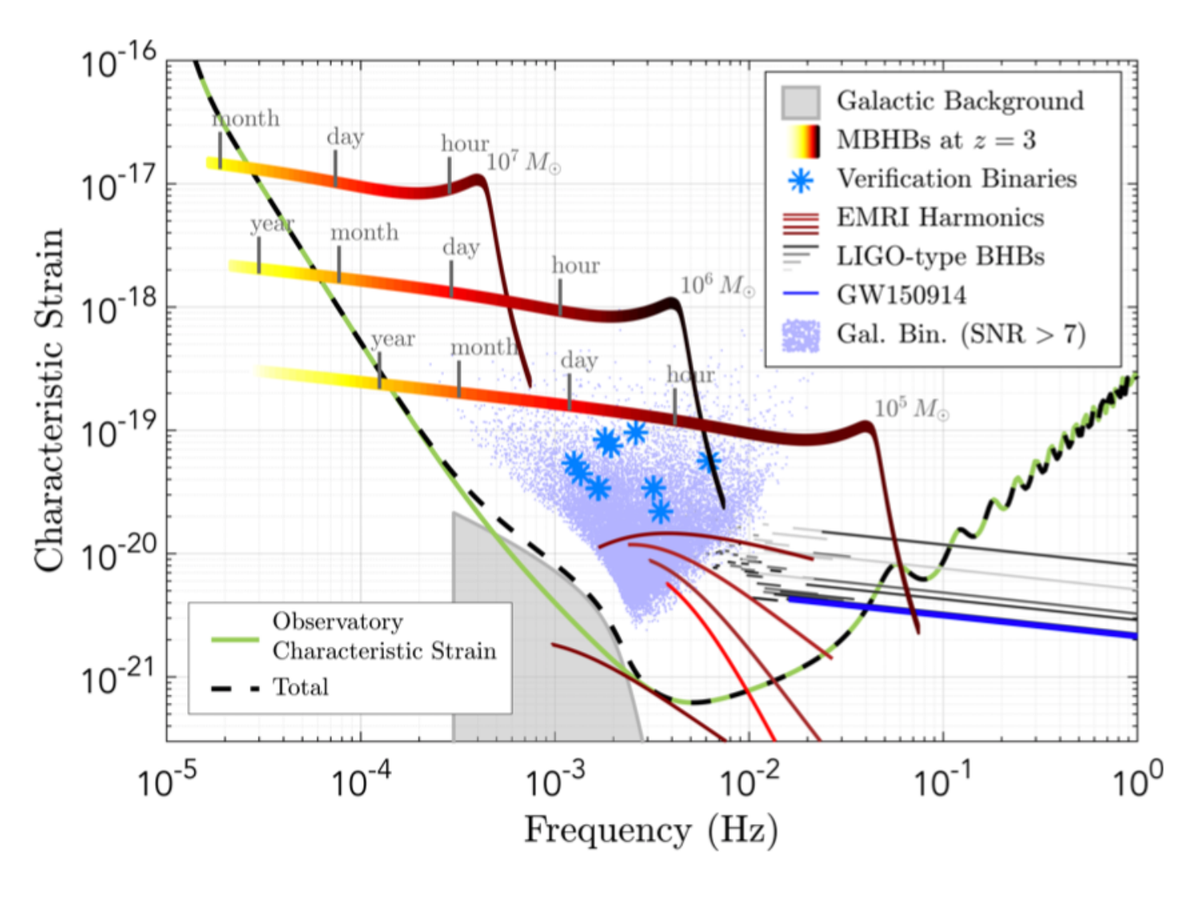

LISA 공식 설계 감도 곡선과 예상 신호원. 초록선(Observatory Characteristic Strain)이 LISA 자체 감도, 검은 점선(Total)은 은하 전경 잡음까지 더한 실질 감도. 노랑–빨강 대각선 셋은 각각 10⁵·10⁶·10⁷ 태양질량급 초거대 블랙홀 쌍성(MBHB)이 month·day·hour 단위로 합병에 다가가는 궤적. 파란 별표는 검증 바이너리, 옅은 보라 점구름은 은하 내 쌍성(Gal. Bin.), 빨간 곡선들은 EMRI 고조파, 파란 직선은 지상 검출기 대역에서 본 GW150914(비교용).

출처: Robson, Cornish & Liu (2019), Classical and Quantum Gravity, Fig. 1 ↗ — 2018 LISA Phase-0 기준 설계(팔 길이 2.5 Gm) 사용

LISA의 주요 신호원

신호원	주파수	특징
MBHB	mHz	초거대 블랙홀 쌍성 합병 (10³–10⁷ M☉) — 은하 합병(예: NGC4676 “생쥐 은하”)의 최종 단계
EMRI	mHz	항성질량 BH가 초거대 BH 주위를 수만 바퀴 돌며 서서히 낙하 — 초거대 BH 주변 시공간을 정밀 지도화
검증 바이너리	mHz	이미 알려진 은하계 내 짧은 주기 쌍성(예: AM CVn류 백색왜성 쌍성) — 신호가 미리 알려져 있어 기기 검증에 사용
은하 내 쌍성(백색왜성)	mHz	은하수 안의 수많은 짧은 주기 쌍성 — 개별 구분이 안 되는 것들은 위 “은하 전경 잡음”을 형성
스토캐스틱 배경	mHz	초기 우주(인플레이션 등)에서 유래한 우주론적 배경 신호 후보

LISA는 MBHB를 합병 수년 전부터 탐지해 전자기 관측 준비를 알릴 수 있습니다 — 아래 “미래 과학의 목표” 세션에서 다룰 다중대역(multi-band) 관측의 핵심 아이디어입니다.

250만 km 떨어진 위성 사이의 거리 변화를 10 pm(피코미터, 원자 하나 크기의 1/10) 수준까지 재기 위해 LISA가 쓰는 독자적인 기술은 아래 토글에서 확인할 수 있습니다:

목표 운영

발사 목표는 2035년 이후입니다. ESA는 2024년 LISA를 공식 채택(mission adoption)했으며, 최소 4년(연장 시 최대 10년)의 관측 임무를 통해 위 신호원들을 지상 검출기보다 훨씬 이른 시점부터 추적하고, 아래 “미래 과학의 목표” 세션에서 다룰 다중대역·다중신호 관측에서 지상 3세대 검출기(ET/CE)와 함께 국제 네트워크를 이룰 계획입니다.

중국의 자매 프로젝트: Taiji와 TianQin

LISA와 비슷한 시기, 비슷한 목표를 겨냥해 중국도 두 개의 우주 중력파 검출기를 독자적으로 추진하고 있습니다. Taiji는 LISA와 거의 같은 태양 중심 궤도를 쓰는 자매 프로젝트이고, TianQin은 완전히 다른 지구 중심 궤도를 택한 별도 프로젝트입니다. 아래 토글에서 두 프로젝트를 자세히 살펴보세요:

지상과 LISA 사이를 메우는 일본의 구상: DECIGO

LISA는 밀리Hz 대역에 최적화돼 있지만, 지상 검출기(수–수천 Hz)와 LISA 사이에는 여전히 관측이 비어 있는 데시헤르츠(0.1–10 Hz) 공백대가 남아 있습니다. 일본이 구상하는 DECIGO는 바로 이 공백을 메우려는 우주 검출기 개념입니다 — 아래 토글에서 자세히 확인해보세요:

미래 검출기가 열어줄 과학

다중 대역 관측 (Multi-band GW Astronomy)

같은 천체를 LISA(수년 전)와 ET/CE(합병 시)가 모두 관측할 수 있습니다. 이 아이디어는 초거대 블랙홀 쌍성(MBHB)에만 해당하지 않습니다. Sesana (2016) ↗는 GW150914급 항성질량 블랙홀 쌍성도 다중대역으로 볼 수 있음을 보였습니다 — 아직 서로 멀리 떨어져 천천히 도는 초기 단계에서는 신호 주파수가 낮아 LISA 대역에 들어오고, 이후 수년~수십 년에 걸쳐 서서히 가까워지다가 마지막 합병 순간에는 주파수가 LVK 대역까지 올라와 지상 검출기로 넘어갑니다. 즉 같은 쌍성 하나를 LISA가 먼저 발견해 궤도를 추적하고, 정확히 예측된 시각에 지상 검출기가 합병을 포착하는 식의 관측이 가능해집니다.

여러 우주 검출기를 함께 쓰면 하늘 위치 정밀도도 크게 좋아집니다. Wang et al. (2021) ↗는 LISA 단독보다 LISA+TaiJi(중국이 추진 중인 LISA와 유사한 우주 검출기) 네트워크가 MBHB의 신호대잡음비와 하늘 위치 정밀도를 모두 크게 향상시킴을 시뮬레이션으로 보였습니다 — 지상 검출기 네트워크(H1·L1·Virgo)가 삼각측량으로 하늘 위치를 좁히는 것과 같은 원리가 우주에서도 그대로 적용됩니다.

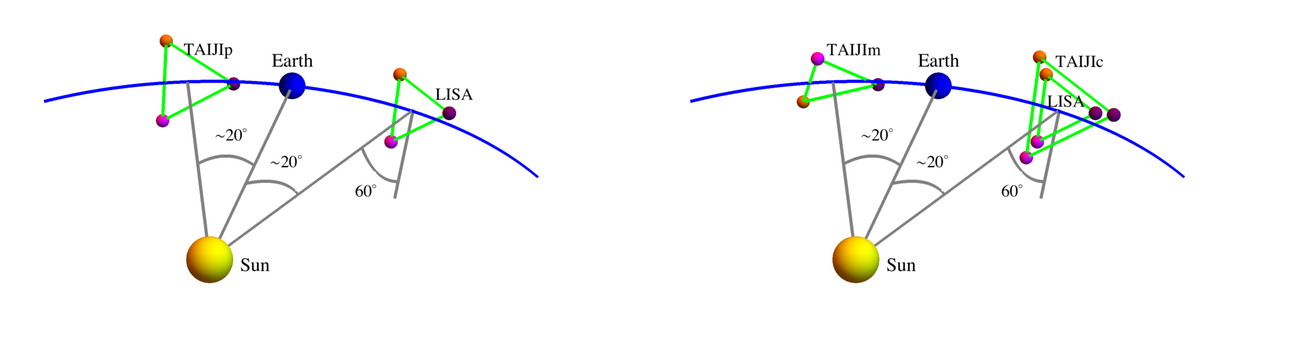

LISA와 TaiJi의 세 가지 가능한 편대 조합. 왼쪽: LISA(지구를 20° 뒤따름)와 TAIJIp(지구를 20° 앞섬, LISA와 같은 +60° 기울기). 오른쪽: LISA와 TAIJIm(지구를 20° 앞서고 −60° 기울기), TAIJIc(LISA와 같은 위치에 공전하는 동일 평면 배치). LISA와 TAIJIp 궤도면 사이 각도는 약 34.5°, LISA와 TAIJIm 사이는 약 71°다.

출처: Wang, Ni, Han, Xu & Luo (2021), Phys. Rev. D 104, 024012, Fig. 1 ↗

세 조합 중 LISA–TAIJIm 네트워크는 두 검출기의 안테나 패턴이 서로 가장 잘 보완돼 하늘 위치·편광 결정 성능이 가장 우수했고, LISA–TAIJIc 네트워크는 두 검출기가 같은 위치에 있어 상호 상관(cross-correlation) 분석에 유리해 스토캐스틱 배경 관측에 가장 적합한 것으로 나타났습니다 — 즉 같은 “LISA 두 대”라도 상대적 배치를 어떻게 잡느냐에 따라 잘하는 과학이 달라집니다.

LISA를 넘어서 — 그 밖의 저주파 관측 개념

LISA가 가장 앞서 있지만, mHz보다 낮거나 지상과 LISA 사이 빈틈을 메우려는 다른 개념들도 연구되고 있습니다. 아래 토글을 열면 각 개념·목표 대역(목표 천체)·특징과 공식 자료의 그림을 확인할 수 있습니다:

이 페이지 첫머리의 주파수 대역 지도에서 본 것처럼, 결국 미래 중력파 천문학은 “하나의 완벽한 검출기”가 아니라 nHz(PTA)·mHz(LISA)·LVK 대역(3G 지상)을 나눠 맡는 여러 검출기의 네트워크로 완성됩니다.

미래 데이터 분석 과제

3G 검출기가 관측을 시작하면, 검출되는 이벤트 수가 연간 수백 건에서 수만~수십만 건으로 폭증합니다 — 이는 단순히 “더 많이 본다”를 넘어, 다음과 같은 새로운 데이터 분석 과제(신호 중첩, 소스 혼선 등)를 함께 몰고 옵니다.

검출기가 좋아질수록 데이터 분석도 새로운 도전에 부딪힙니다 (Baker, ODW 2026 강의자료 ↗):

• 더 많은 신호원 종류: BNS·BBH뿐 아니라 회전 중성자별, 초신성 붕괴, MBHB, EMRI 등 파형 형태가 전혀 다른 신호들을 동시에 다뤄야 합니다.
• 이벤트 수 폭증 → 소스 혼선: 3G에서는 연 수만~수십만 건이 검출되어, 신호끼리 겹치는 문제가 본격적으로 등장합니다.
• 높은 SNR → 더 정교한 파형 모델 필요: 신호가 선명할수록 지금까지 무시했던 미세한 물리 효과(예: LISA는 MBHB의 궤도 이심률에도 민감)까지 파형 모델에 반영해야 오차 없이 해석할 수 있습니다.
• 확률적(stochastic) + 결정론적(modeled) 파형의 공존: 개별 신호를 특정하는 결정론적 파형과, 무수한 신호가 뒤섞인 배경 잡음 같은 확률적 신호를 함께 다뤄야 합니다.
• 새로운 통계 기법 필요: 예를 들어 지금까지의 오경보율(FAR) 계산은 여러 검출기 데이터를 인위적으로 시간을 밀어 겹치는 “타임 슬라이드”로 배경을 추정하는데, ET처럼 사실상 하나로 취급되는 매우 민감한 단일 관측소에서는 이 방법을 그대로 쓸 수 없어 새 통계 기법이 필요합니다.
• 다중 메신저·다중 대역 연결 강화: 위에서 본 다중대역 관측처럼, 여러 파장의 전자기파·중성미자·중력파를 함께 엮는 작업이 더욱 중요해집니다.

이해도 확인

3세대 미래 검출기의 핵심 개념을 점검해봅시다.
